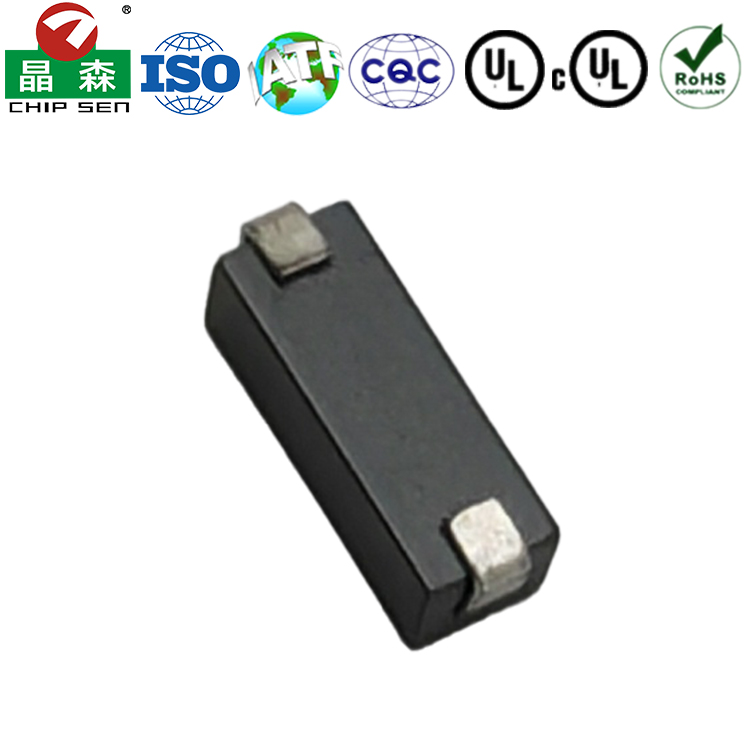

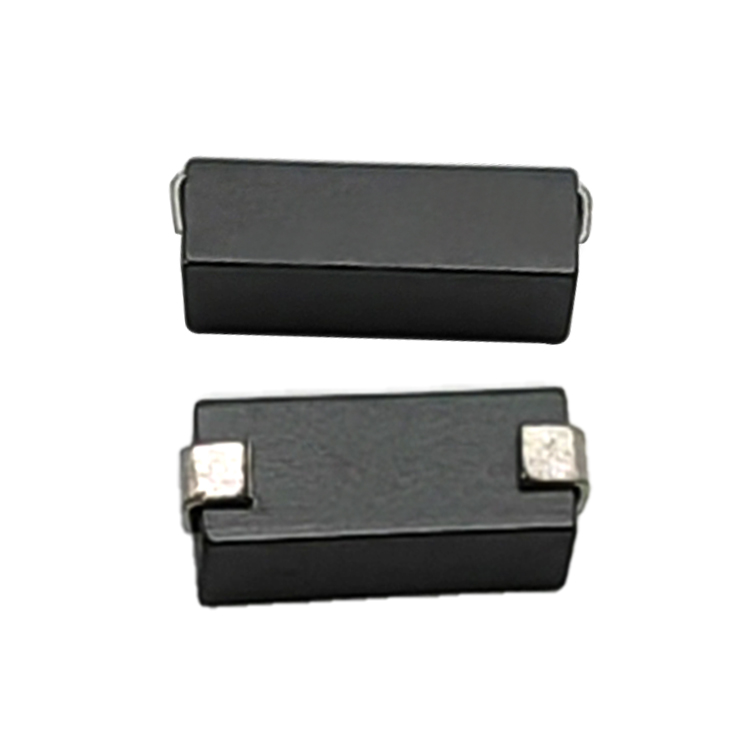

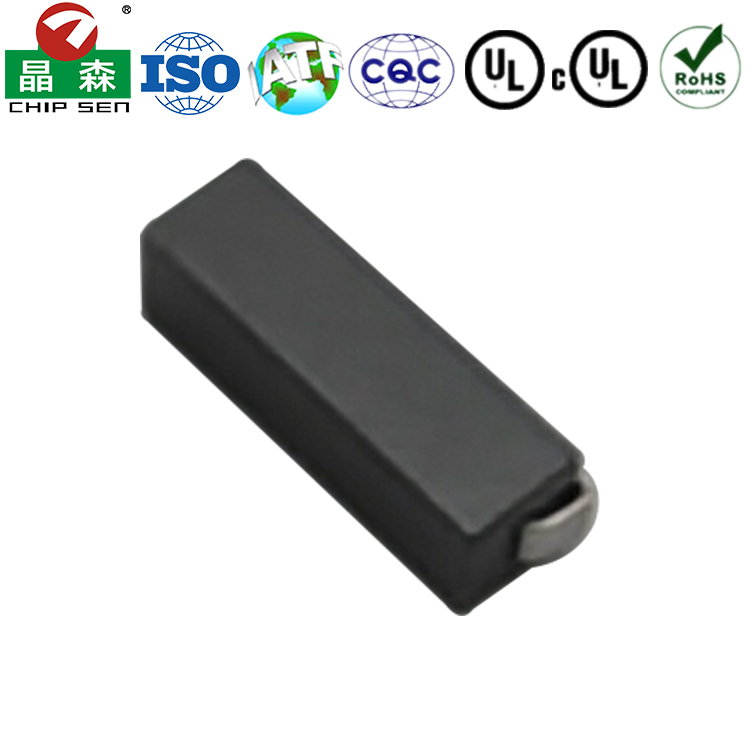

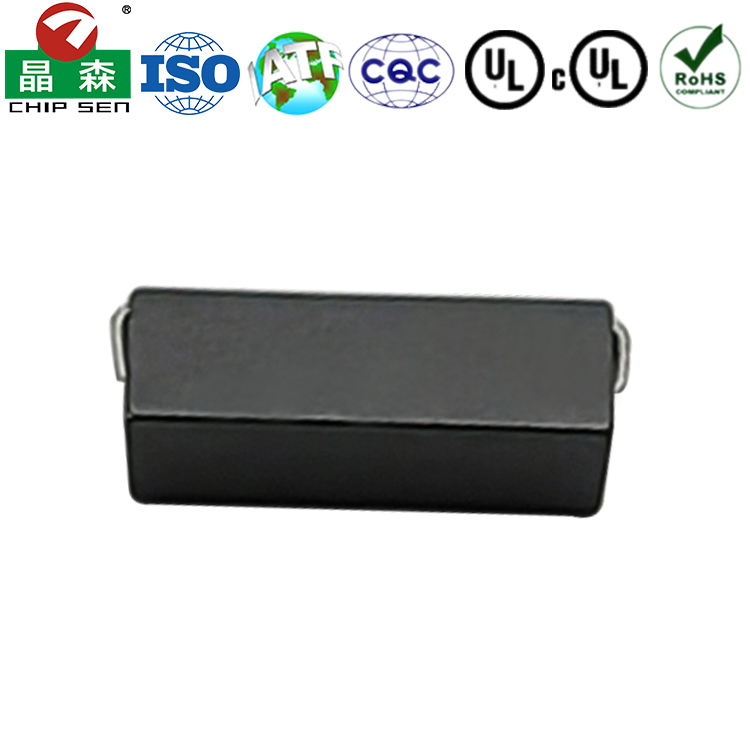

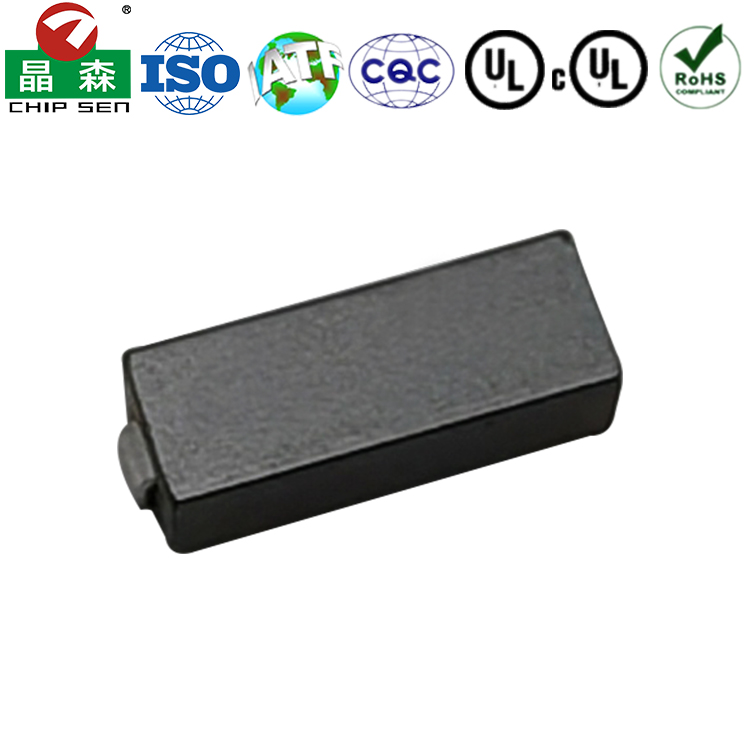

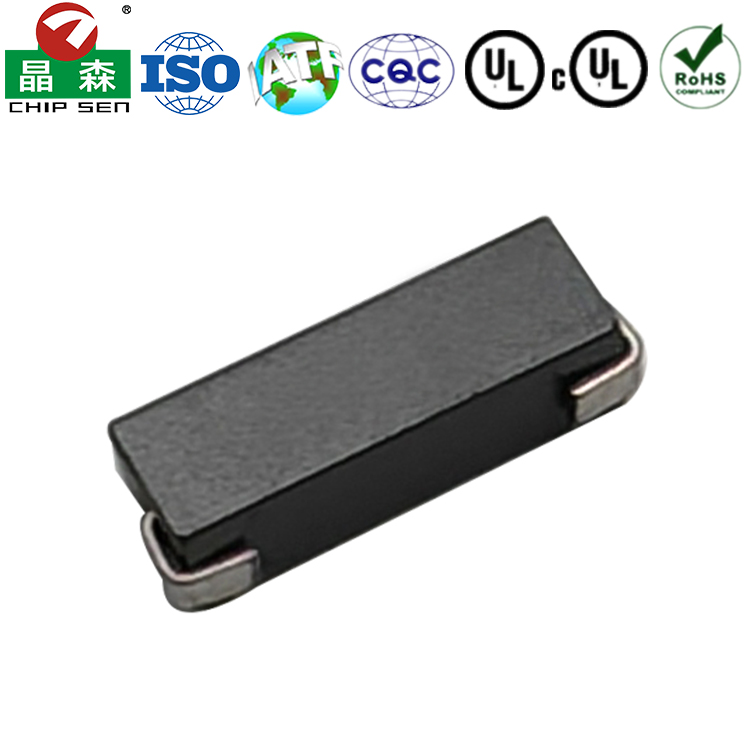

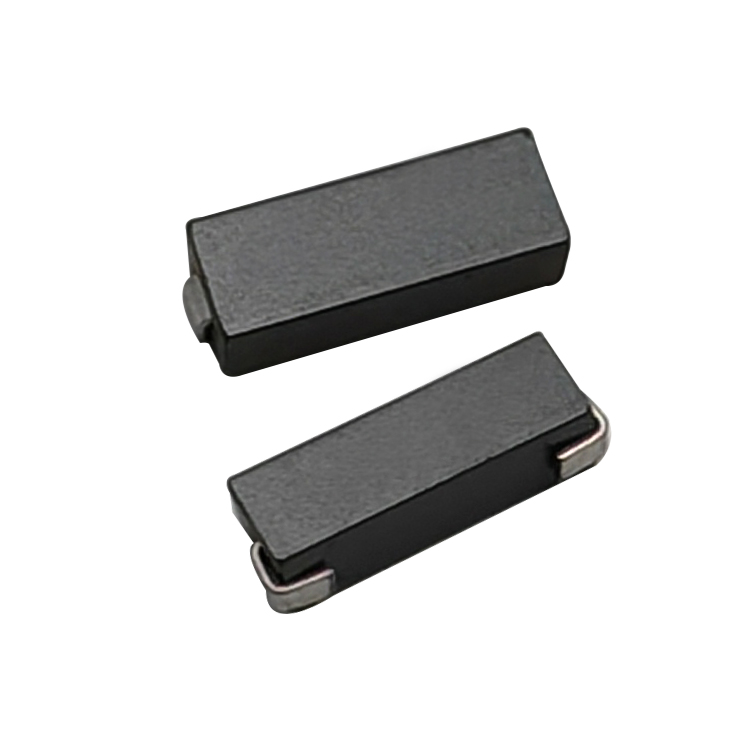

2A 300Ω 500V SD25長方形磁珠電感
產品分類：
SD系列磁環電感
功率：
0.1-100W
尺寸單位：
SD16/SD20/SD25/SD32/SD40/SD45/SD60SD80
產品特性：
①高頻噪聲抑制：
阻抗范圍：10Ω~1000Ω（@100MHz），有效濾除MHz~GHz級干擾。
自諧振頻率（SRF）：50MHz~2GHz，確保高頻段仍保持高阻抗。
②低損耗設計：
直流電阻（DCR）：0.02Ω~0.5Ω，減少電源壓降和發熱。
額定電流：0.5A~6A，支持大電流應用（如3A@DCR≤0.1Ω）。
③緊湊可靠：
尺寸：貼片封裝適合高密度PCB布局。
工作溫度：-40℃~+125℃，工業級/車規級可選。
磁芯材料：鎳鋅鐵氧體（Ni-Zn），高頻損耗低，μr=100~1000。
產品用途：
EMI濾波：抑制電源線、信號線的高頻噪聲（如DC-DC開關噪聲）。
信號保護：防止高速數字線路（USB、HDMI）的信號反射。
射頻隔離：用于Wi-Fi/藍牙模塊的天線端噪聲濾除。
電源凈化：LDO輸入/輸出端的高頻紋波抑制。
咨詢我們：
86-769-89308858

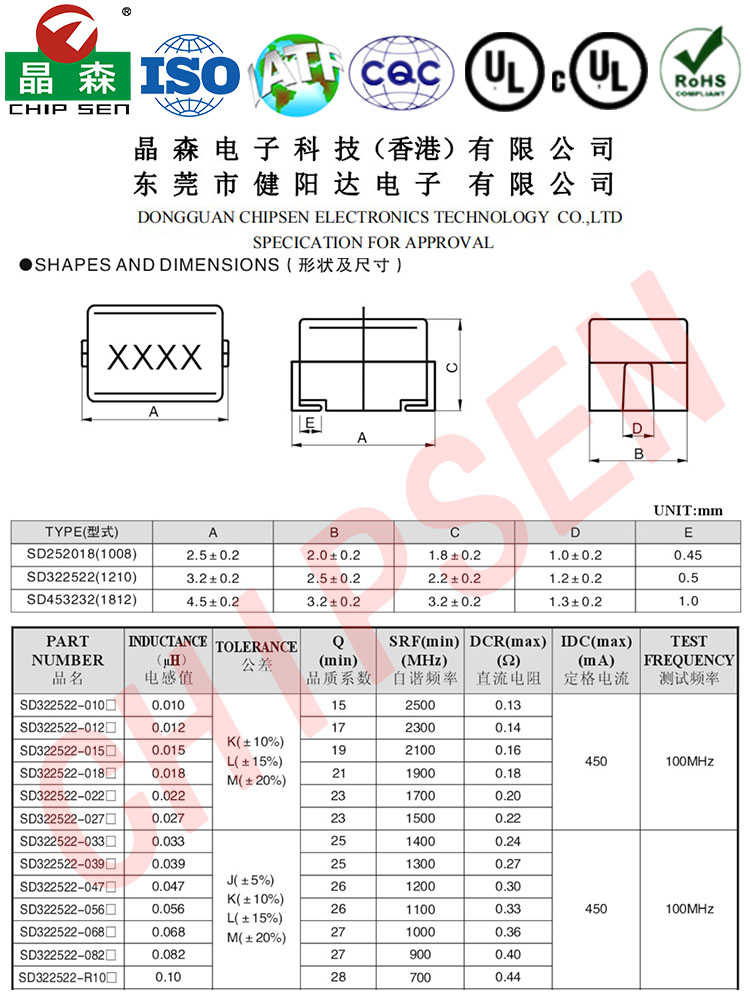

詳細參數

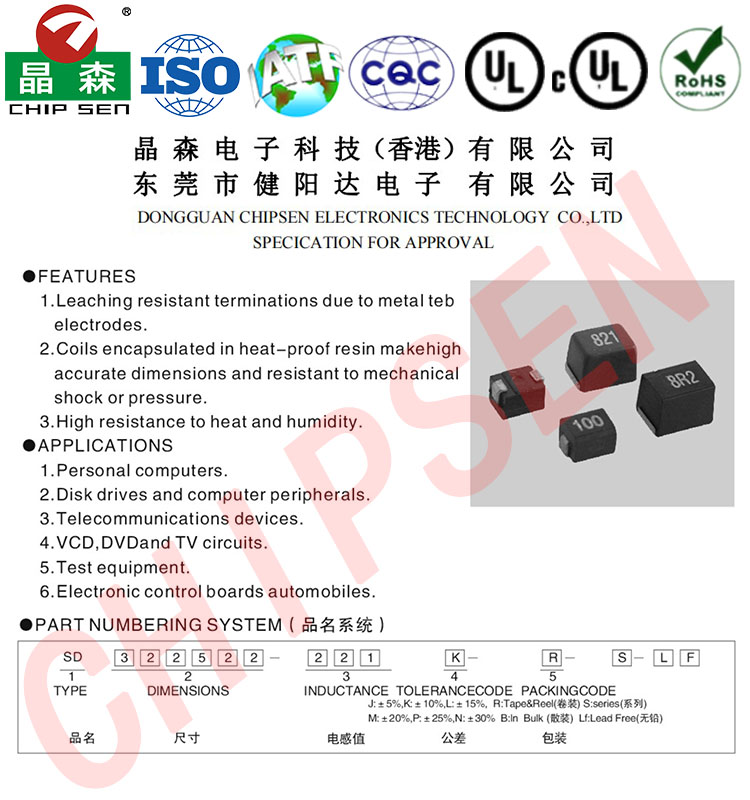

型號講解
