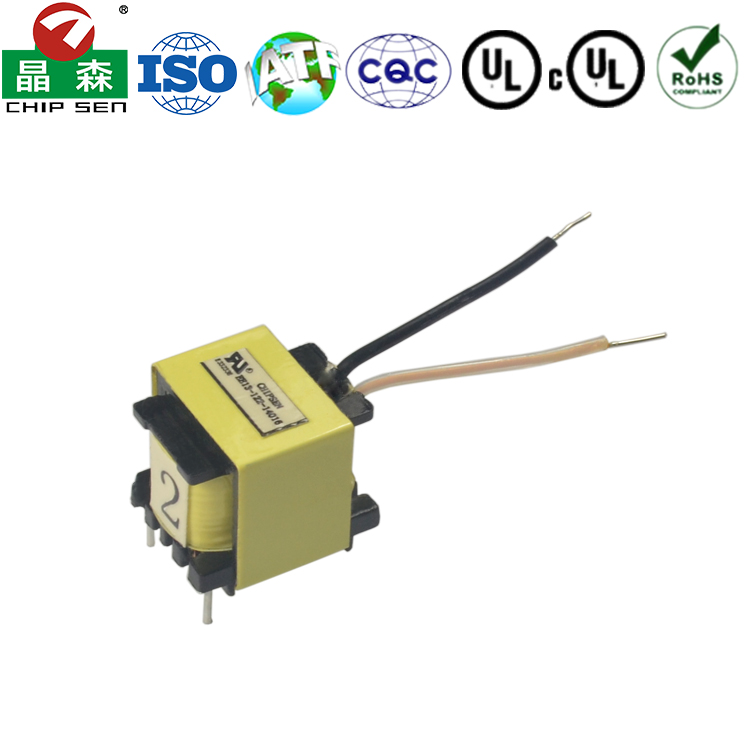

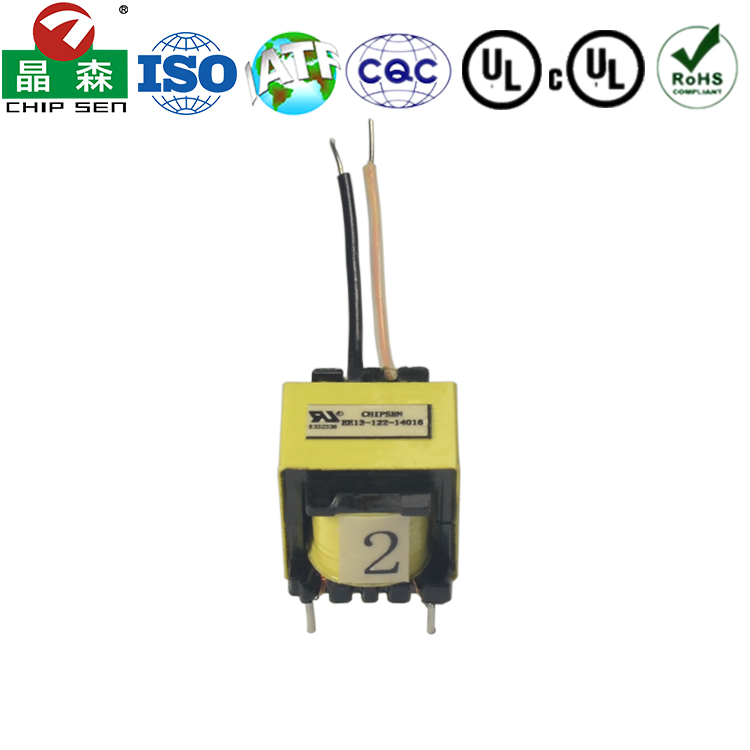

EE13 5W小功率隔離開關電源變壓器
產品分類：
EE系列高頻變壓器
功率：
3-5W

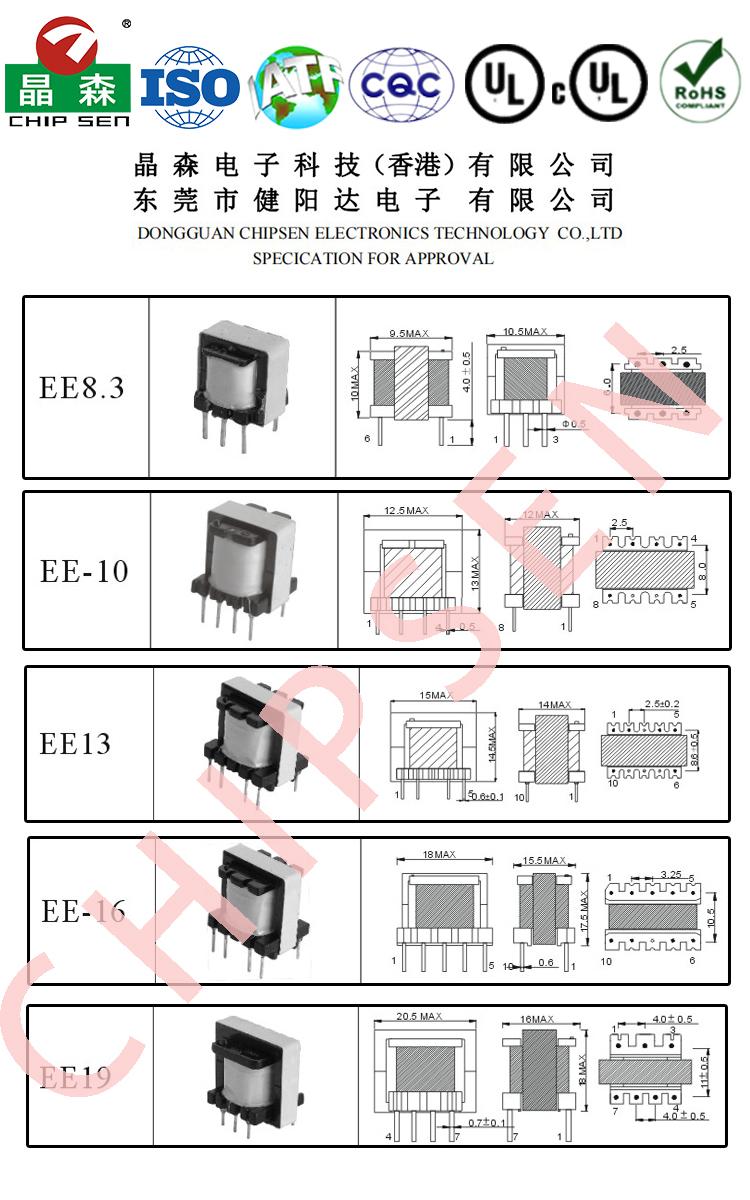

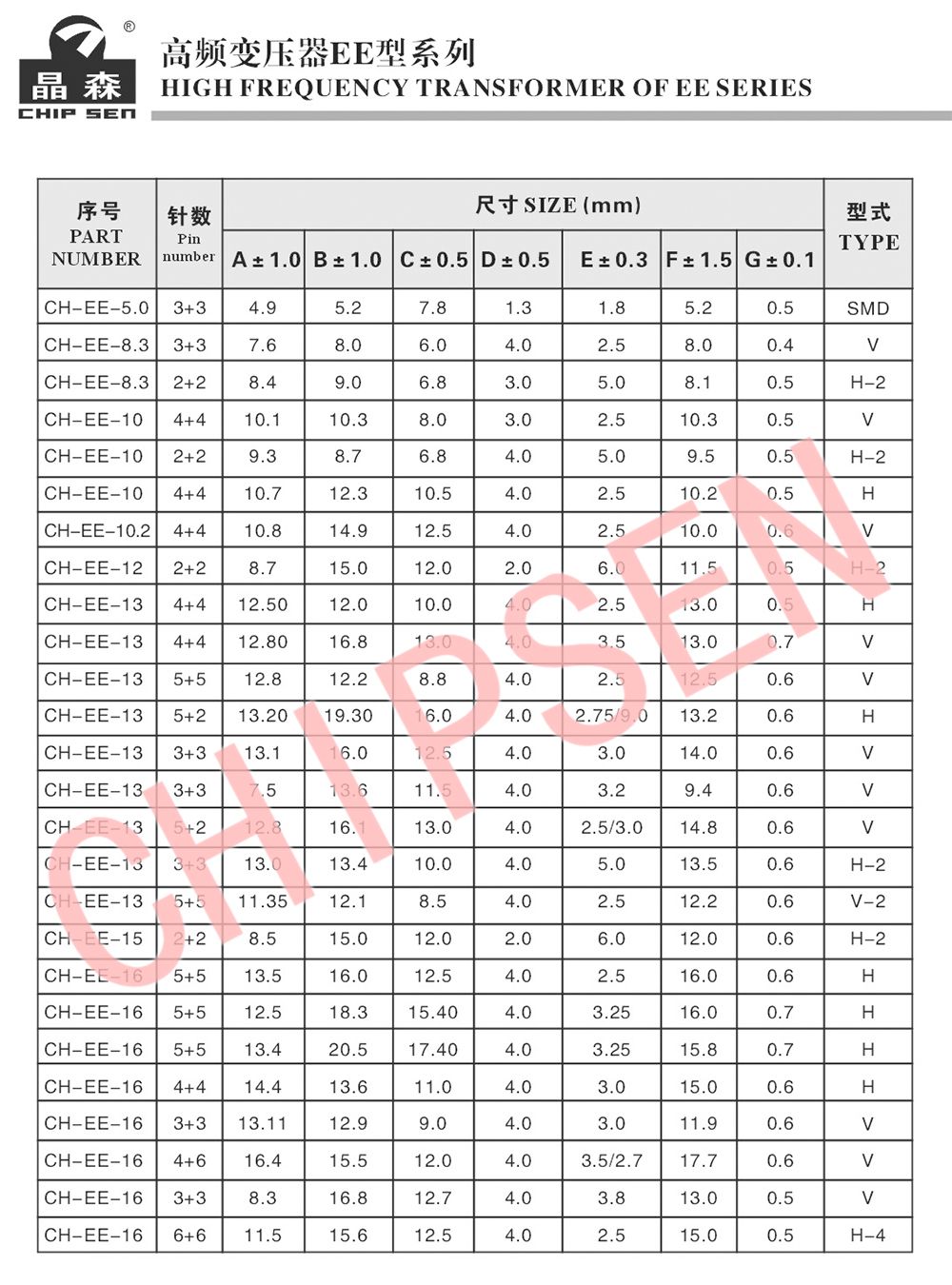

尺寸單位：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
產品特性：
1. 極致低成本
結構簡化： 僅包含初級和次級兩個繞組，省去了為芯片供電的輔助繞組，節省了銅線和引腳。
材料節?。?EE13是尺寸最小的磁芯之一，使用的磁芯、骨架、膠帶、銅線量都最少。
2. 低功率容量
其物理尺寸嚴格限制了它的功率處理能力，通常上限就在5W左右。
3. 相對較低效率
由于初級側沒有輔助繞組，驅動IC需要通過電阻從高壓直流母線降壓供電，這個電阻持續消耗能量，導致整體效率較低，通常在70%-85%之間。
空載功耗（待機損耗）較高。
4. 簡單電路適配
專為RCC（Ringing Choke Converter，振鈴 choke 轉換器） 或原邊反饋（PSR, Primary Side Regulation） 的開關IC設計。這類IC無需光耦和次級反饋電路，也不需要從變壓器獲取自身工作電壓（Vcc），進一步簡化了電路。
5. 基本隔離
提供初級和次級之間的基本安全隔離，滿足基本的安規要求（如UL、CE的隔離要求），但絕緣強度相對于更大尺寸的變壓器要低。
產品用途：
1. 消費類電子產品充電器/適配器
經典應用：5V1A USB充電器。曾經遍布市場的“白色方塊”手機充電器，其核心就是EE13 2+2Pin變壓器。
各種小家電、電動玩具、路由器的外置電源適配器（通?！?W）。
2. 設備內置的待機電源（Standby Power Supply）
為電視機、空調、洗衣機等家電的主板在待機狀態下提供電力（通常是+5VSB或+12VSB），功率很?。?-3W）。
3. 小功率LED驅動
驅動少量LED燈珠的隔離式電源，常用于LED燈泡、燈杯等室內照明產品。
4. 工業控制中的隔離電源模塊
為傳感器、隔離電路等提供一路獨立的、功率很小的隔離電源。
