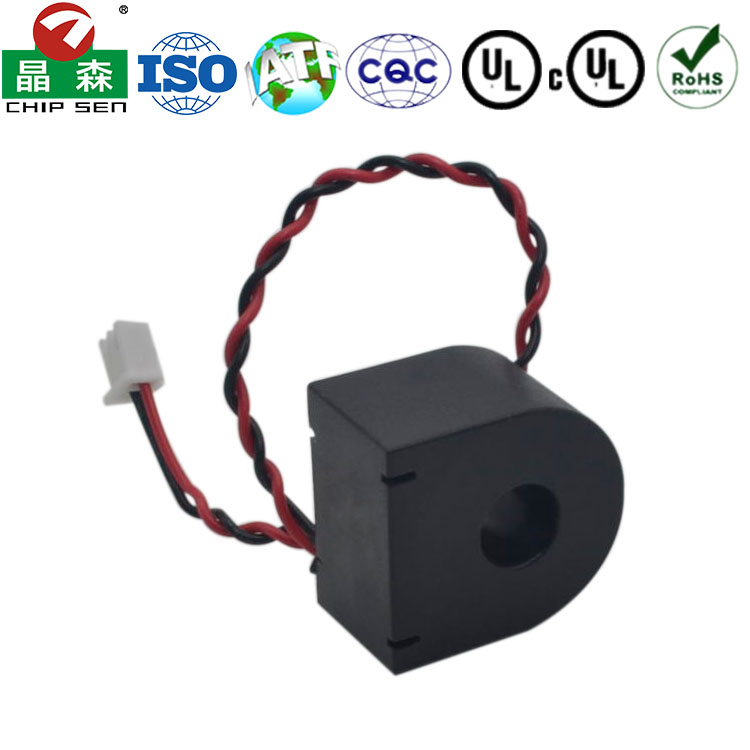

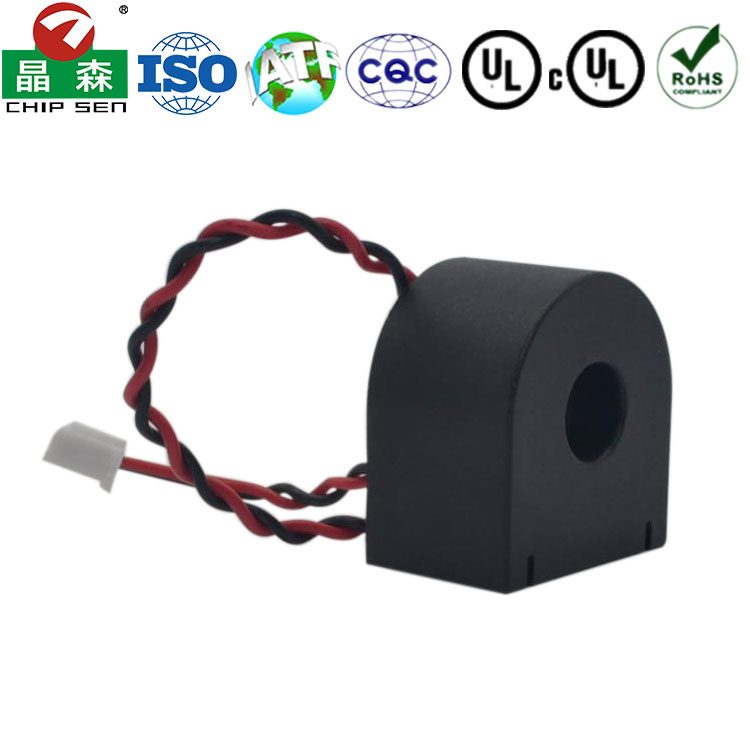

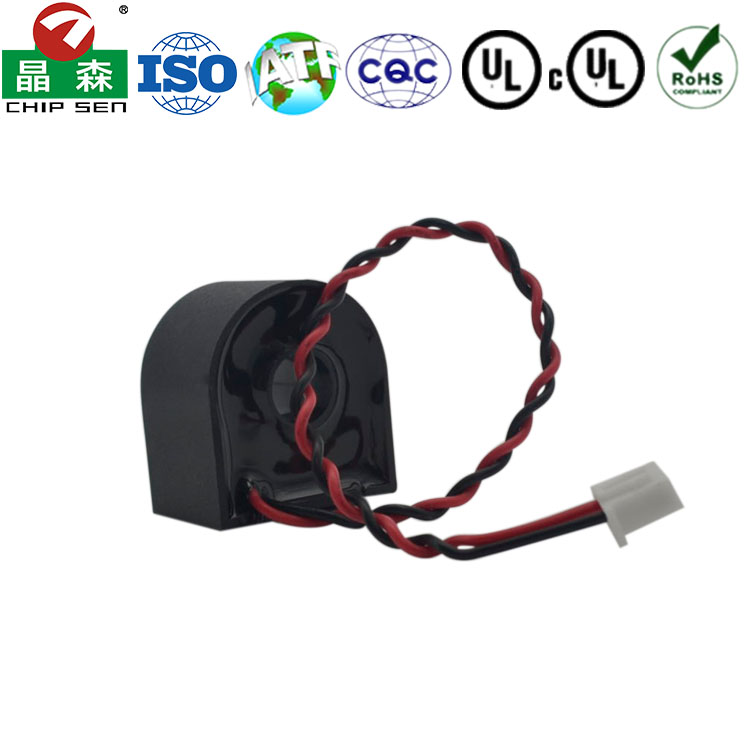

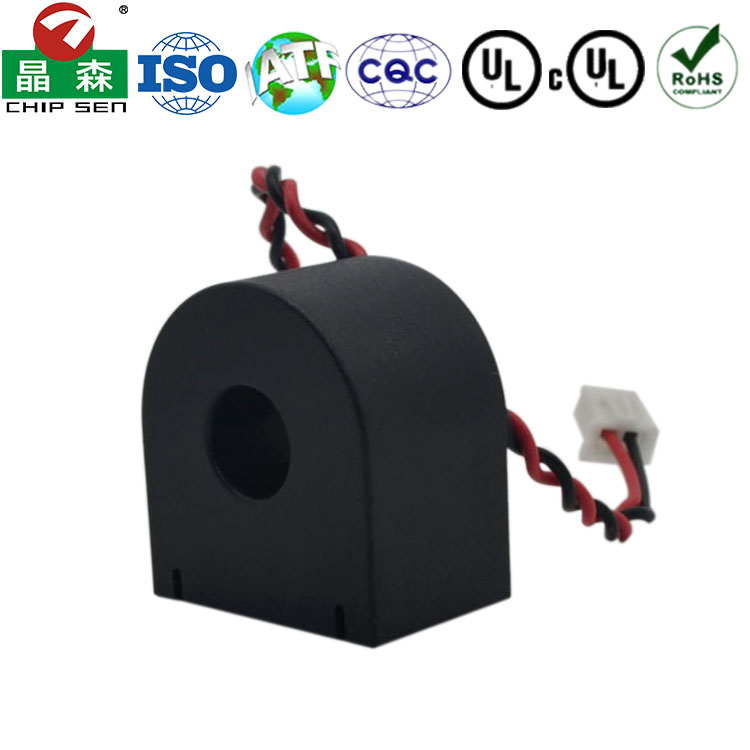

CT102互感器電感環形空芯鐵氧體磁芯電感
產品分類：
環形電感
功率：
定制
尺寸單位：
CT102/CT103/CT2026/CT3026/CT5026/CT6826/CT8026/CT10626/CT13026
產品特性：
1. 空芯設計：與傳統硅鋼片鐵芯的互感器不同，CT102內部沒有鐵磁材料。這意味著：
· 無磁飽和：線性度極佳，理論上可以測量從極小到極大的任何電流，不會因電流過大而導致飽和失真，尤其適合測量含有大直流分量的暫態電流或諧波電流。
· 無磁滯損耗：自身能耗極低，幾乎不消耗被測電路的能量。
· 無剩磁：響應速度快，能精確跟蹤快速變化的電流信號。
2. 基于羅氏線圈原理：其輸出電壓信號是電流對時間的變化率（di/dt），而不是直接的比例電流。因此，必須配合一個積分器電路（通常集成在配套的顯示儀表或采集裝置中）才能還原出真實的電流波形。
3. 高線性度與寬頻帶響應：頻率范圍很寬，通常從幾十Hz到數MHz，既能測量工頻（50/60Hz）電流，也能精確測量高頻的諧波成分和瞬態電流。
4. 良好的電氣隔離：一次側（被測大電流導線）和二次側（輸出信號端）之間是完全隔離的，提供了很高的安全性和抗干擾能力，能保護后端測量設備。
產品用途：
廣泛應用于電能計量、監控、變頻器、科研實驗室等。
