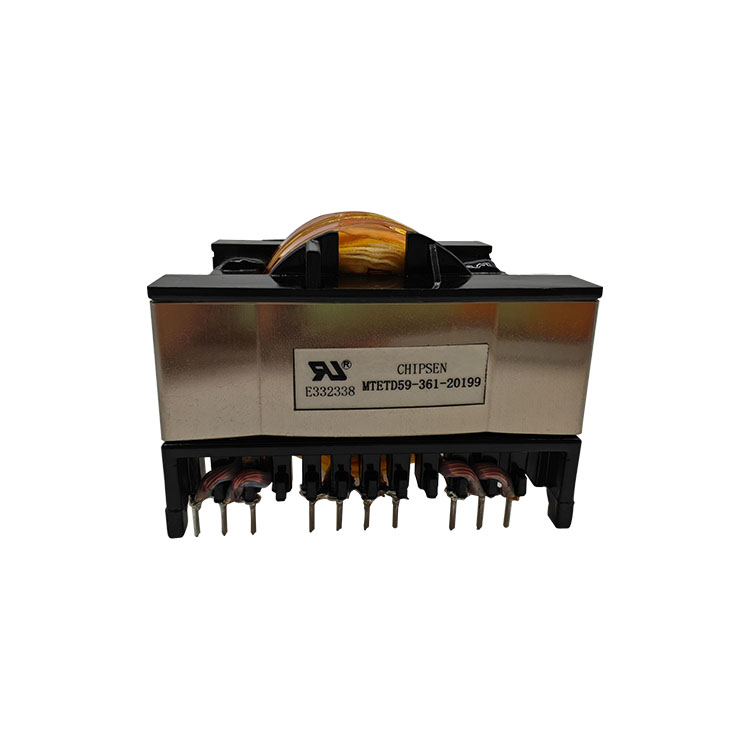

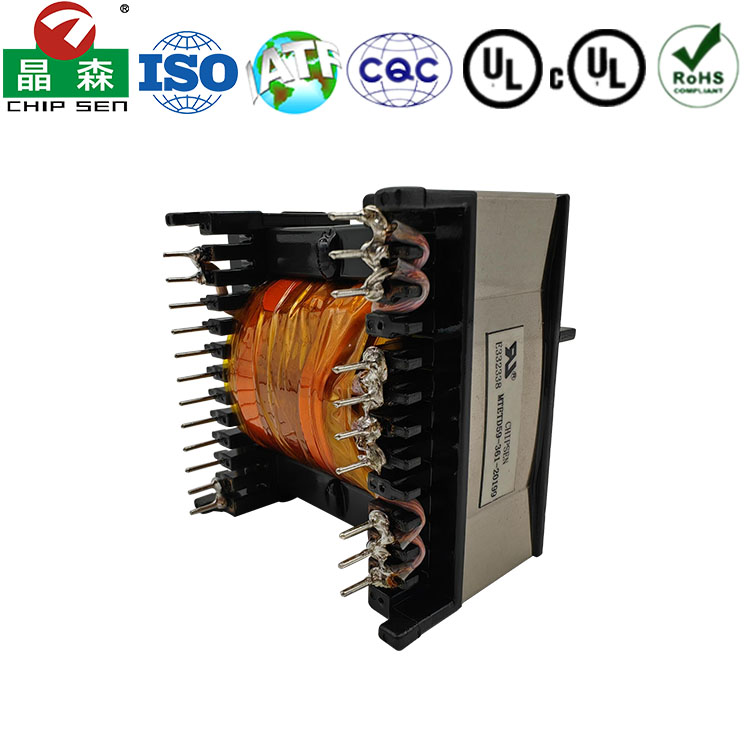

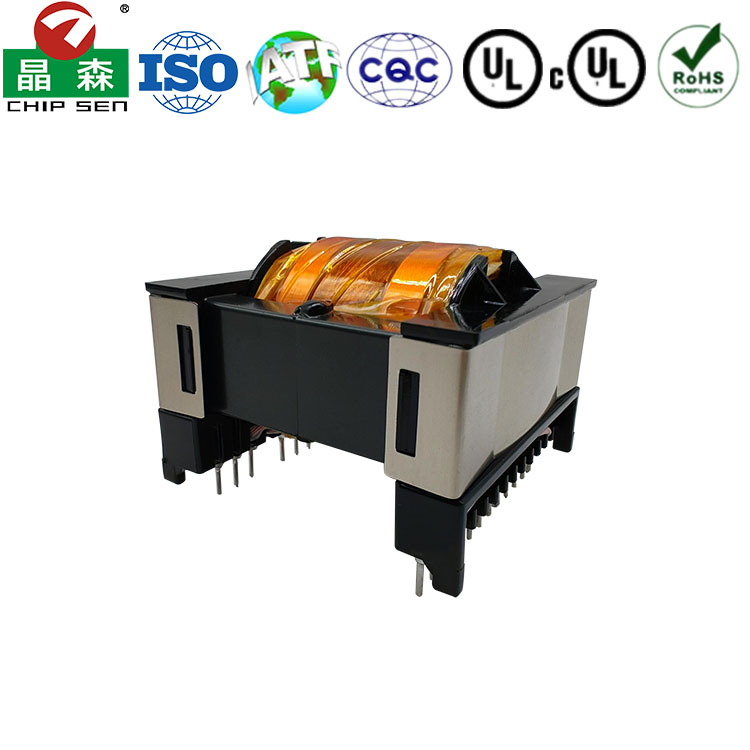

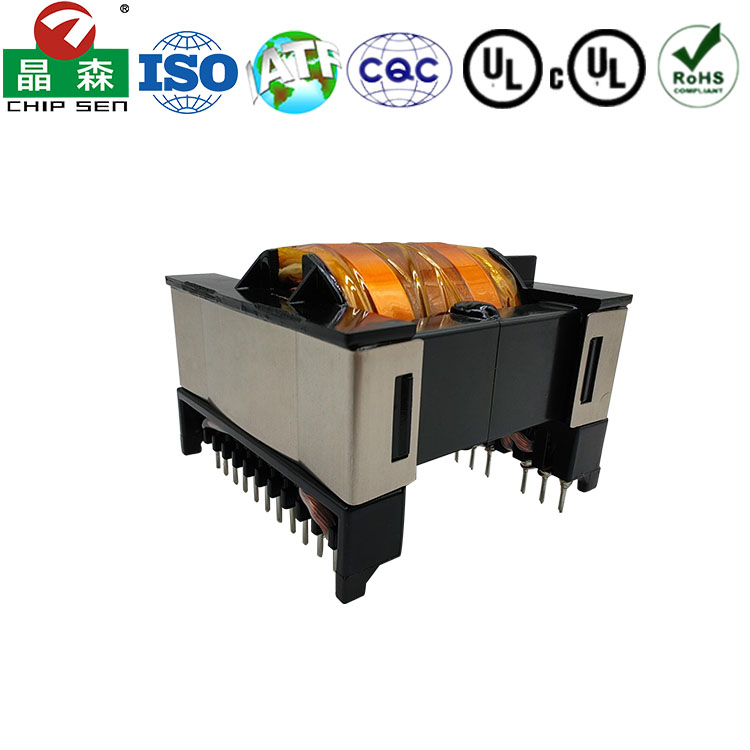

ETD59H 10+12pin立式高頻變壓器
產品分類：
ETD系列高頻變壓器
功率：
400-2000W

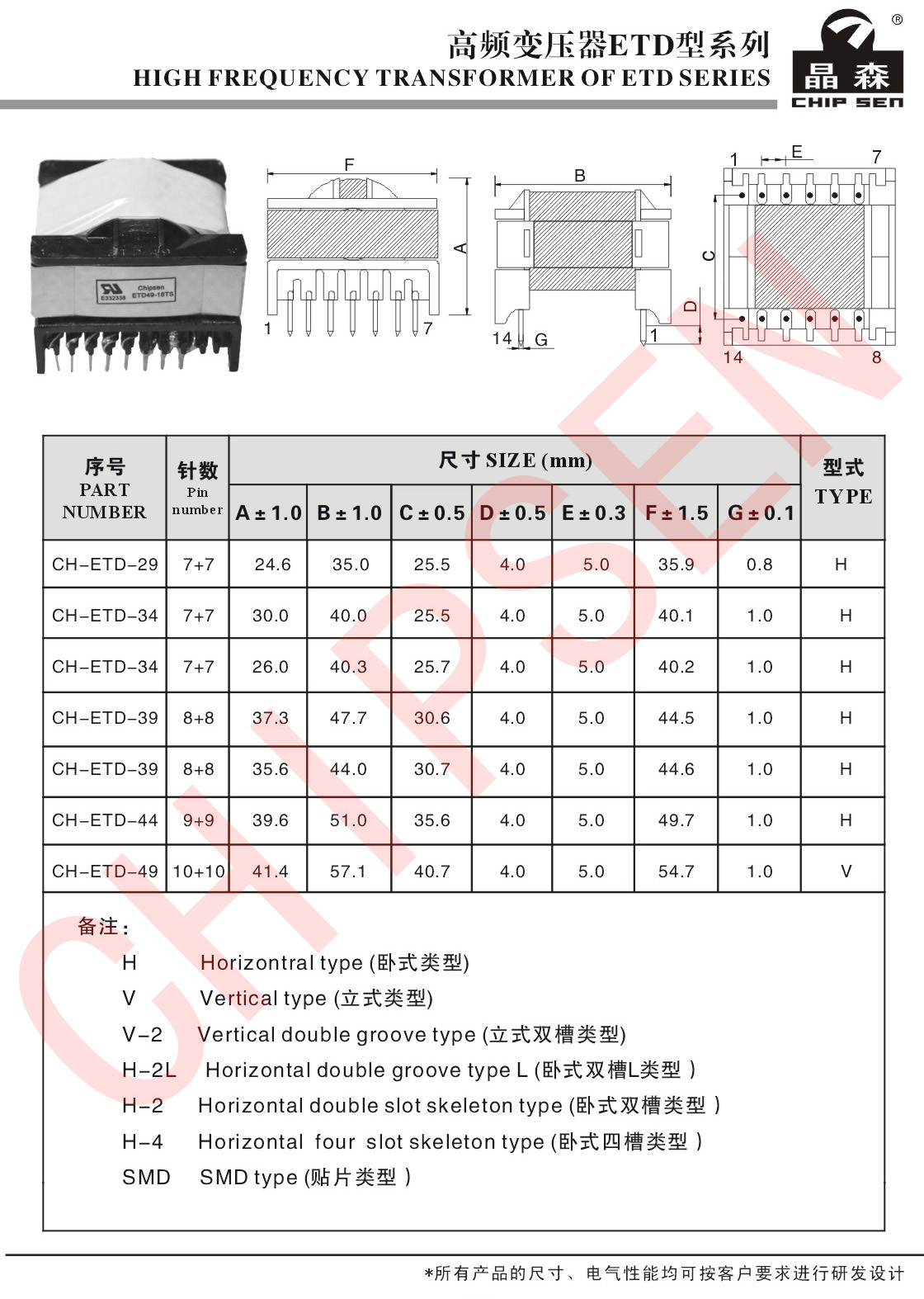

尺寸單位：
ETD29 7+7pin/100W，ETD34 7+7pin/150W，ETD39 8+8pin/200W，ETD44 9+9pin/250W，ETD49 10+10pin/300W，ETD59 10+12pin/400~2000W
產品特性：
磁芯尺寸 (長×寬×高) 約 59.8mm × 31.2mm × 22.1mm 。
有效截面積 (Ae) 368 mm2 。
有效磁路長度 (le) 139 mm 。
高頻特性 工作頻率范圍寬，通常在 20kHz 至 500kHz ，適合高頻開關電源。
大功率與低損耗 輸出功率大，損耗小，溫升低，性能穩定。
繞制便捷 磁芯的圓柱形中心柱使得繞制線圈更加方便。
產品用途：
廣泛應用于 開關電源(SMPS) 、通信電源、PC電源、工業變頻器、UPS（不間斷電源） 及 逆變器 等。
