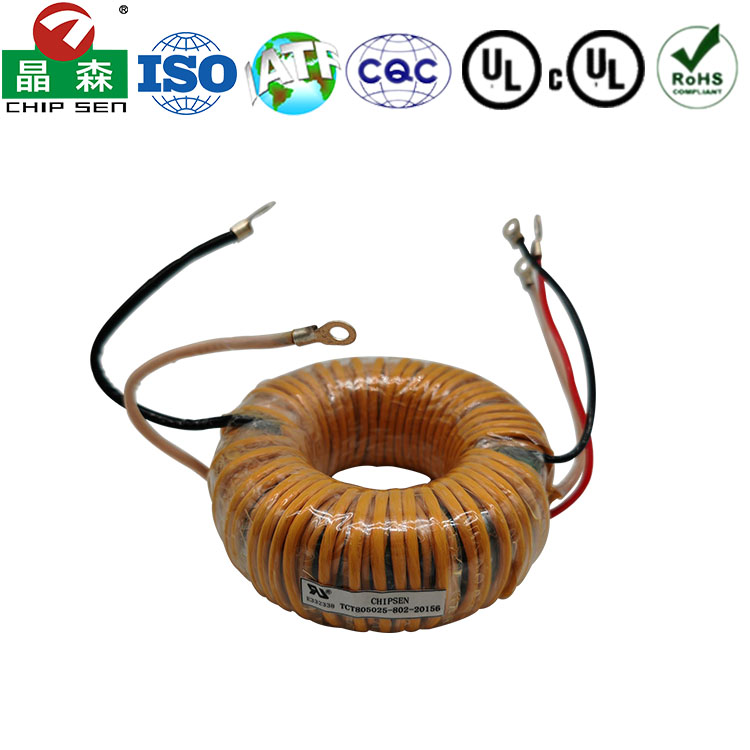

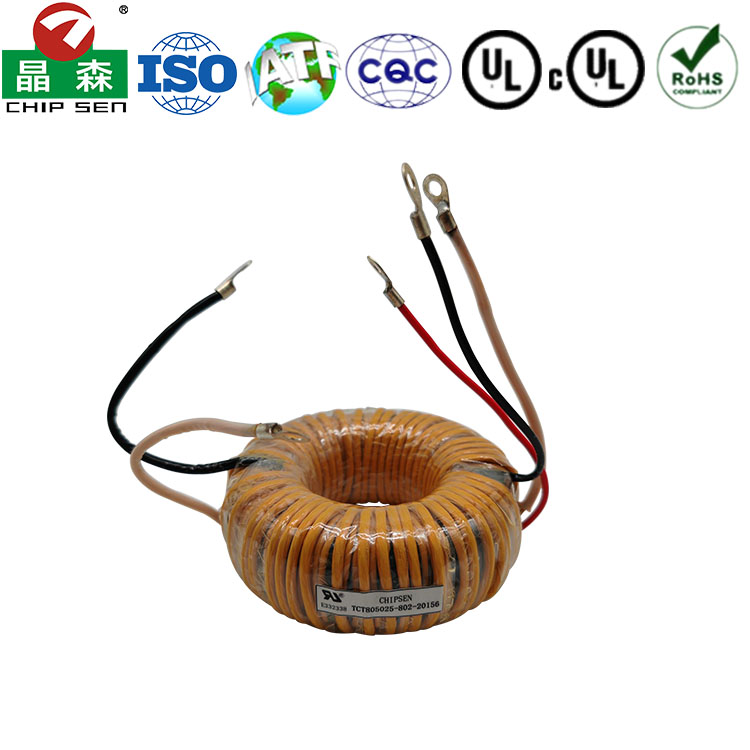

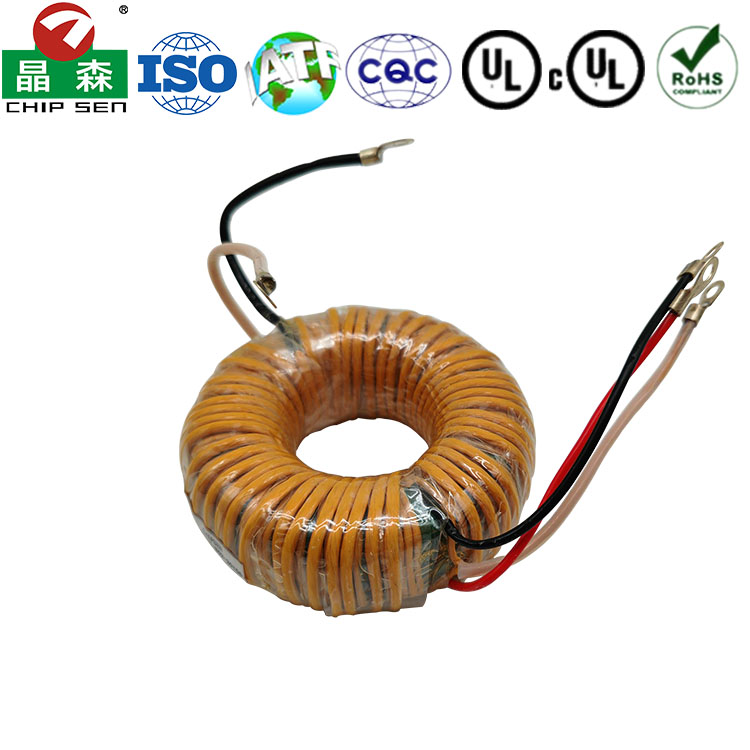

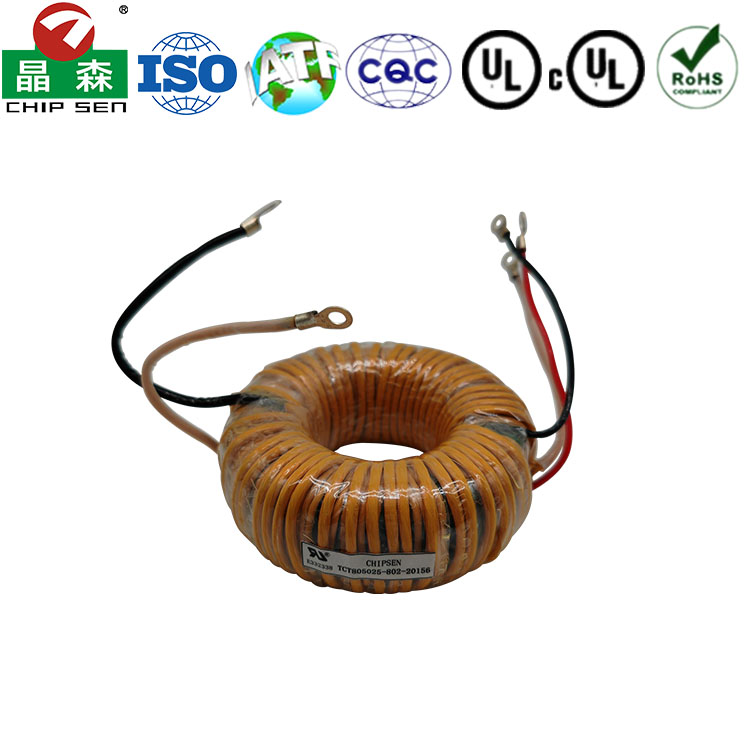

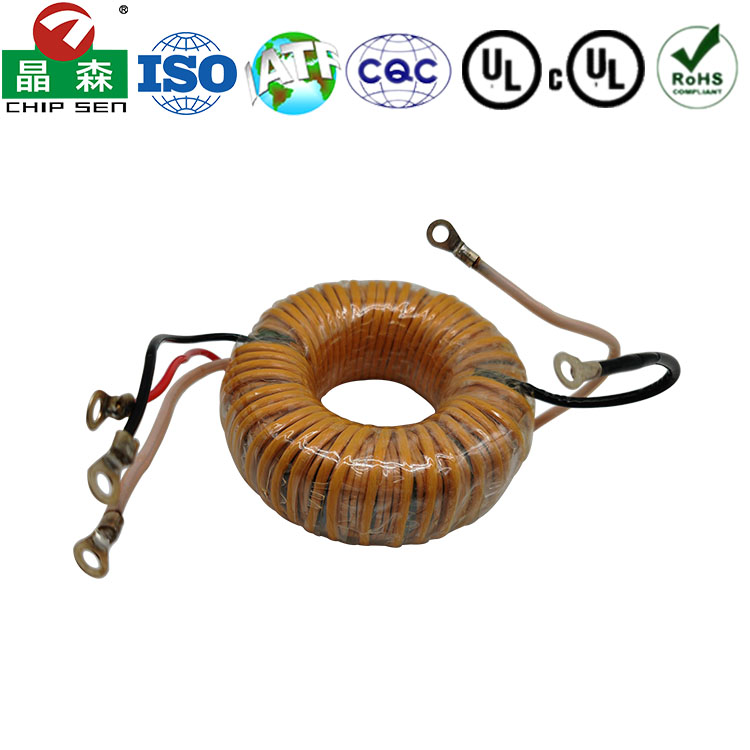

T80 8mH大功率大電流磁環共模電感
產品分類：
T系列磁環電感
功率：
定制
尺寸單位：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
產品特性：
1. 物理結構：
· 型號解讀： T80*50*25H
· T： 通常代表環形。
· 80： 磁環的外徑為80毫米。
· 50： 磁環的內徑為50毫米。
· 25： 磁環的高度為25毫米。
· H： 通常表示該磁環使用的是高磁導率的磁粉芯材料，最常見的是鐵硅鋁 或 高通量磁粉芯。這類材料具有高飽和磁通密度和良好的直流偏置特性。
· 結構： 環形結構使其磁路閉合，沒有氣隙，因此磁泄漏極小，效率高，對外界的電磁干擾也小。
2. 電氣特性：
· 高電感值： 8.0mH是一個非常大的電感量，表明它能夠在低頻范圍內提供很高的阻抗。
· 大電流能力： 由于其巨大的尺寸和使用高飽和磁通密度的磁芯材料，它可以承受非常大的直流或交流電流而不至于飽和。
· 低核心損耗： 鐵硅鋁等材料在高頻下的磁芯損耗較低，適合用于開關電源等高頻應用。
· 出色的直流偏置特性： 在通過較大直流電流時，其電感量的衰減相對較慢，性能穩定。
3. 產品特性總結：
· 高電感量，大電流容量。
· 高效率，低磁泄漏。
· 良好的溫度穩定性和可靠性。
· 結構堅固，機械強度高。
產品用途：
1. 功率因數校正電路： 在PFC升壓電感中，用于儲存能量、提高電網的功率因數、抑制電流諧波。這是其最常見的用途之一。
2. 輸出濾波電感： 在大功率開關電源、逆變器、變頻器的直流輸出側，用于平滑輸出電流，濾除開關頻率產生的高頻紋波。
3. 輸入濾波電感： 構成LC或π型濾波器，放置在電源輸入端，用于抑制設備產生的傳導電磁干擾，防止其污染電網。
4. 儲能電感： 在Boost、Buck等DC-DC變換器中作為能量存儲和傳遞的關鍵元件。
5. 諧波濾波電感： 在工業設備中，用于濾除特定頻率的電流諧波。
