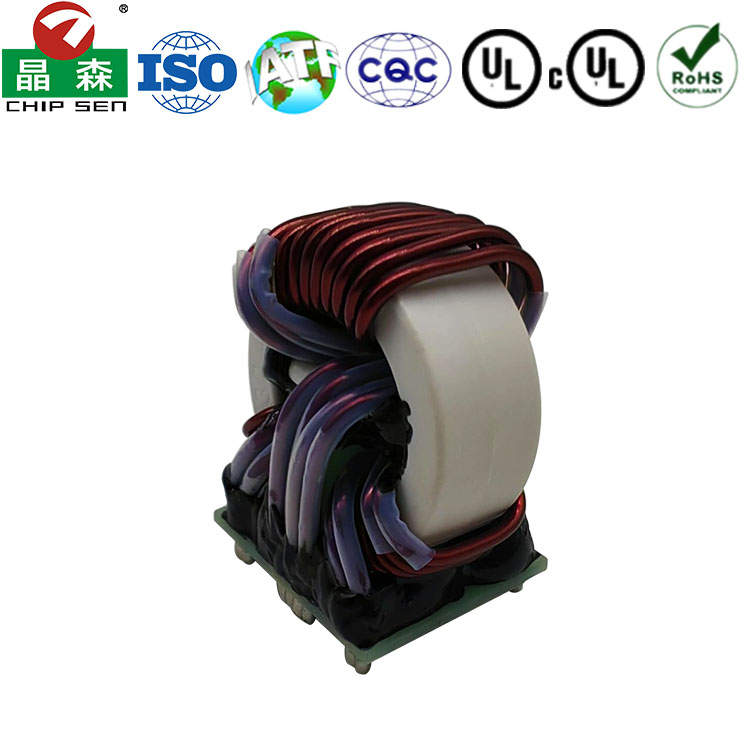

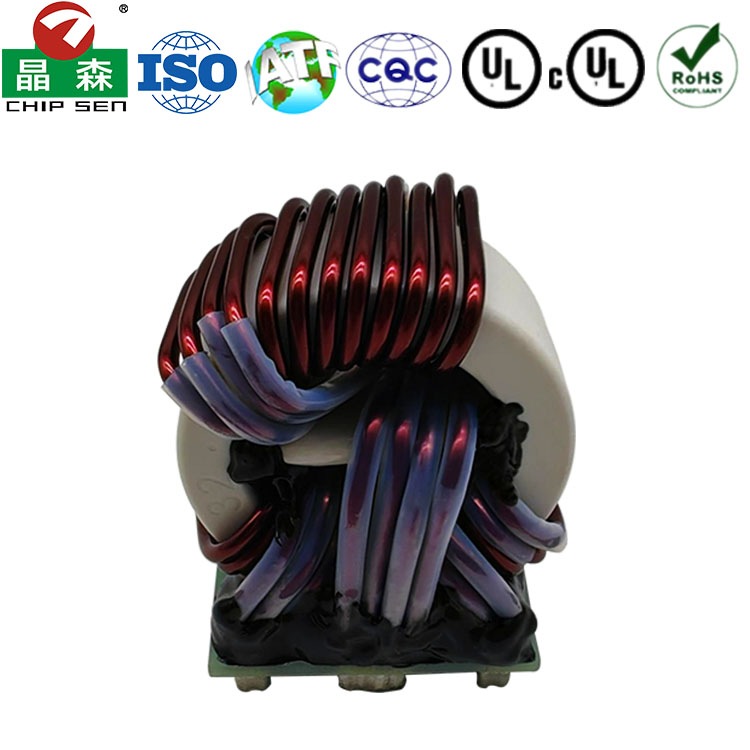

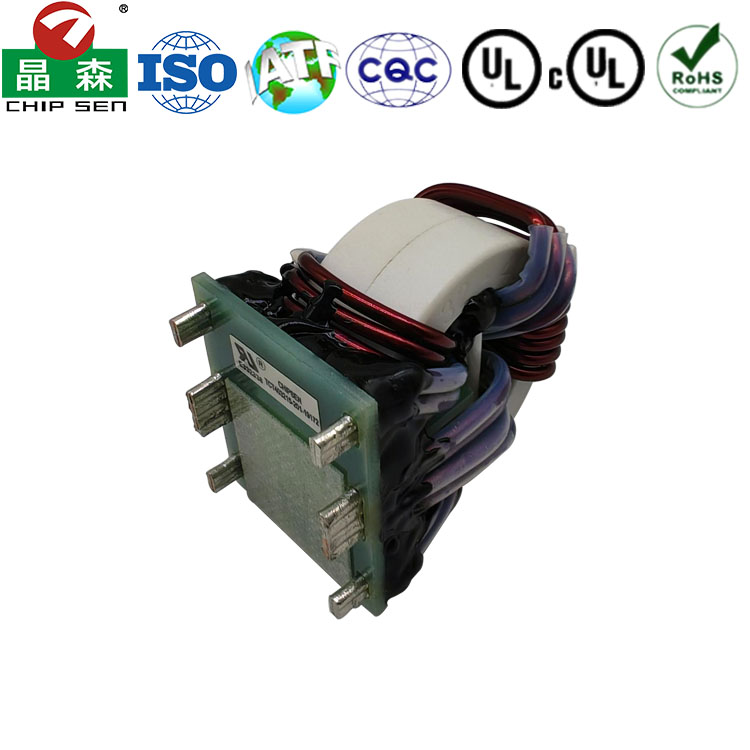

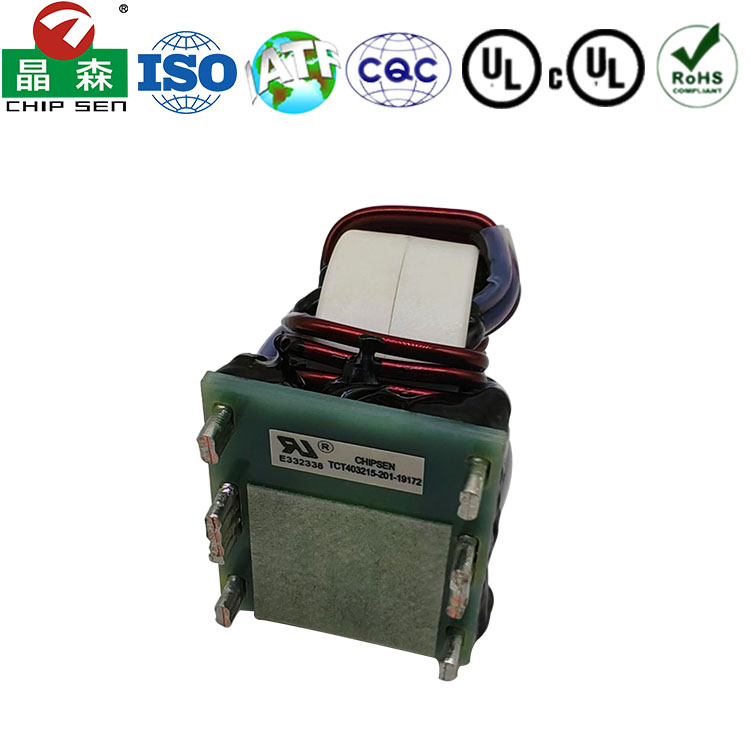

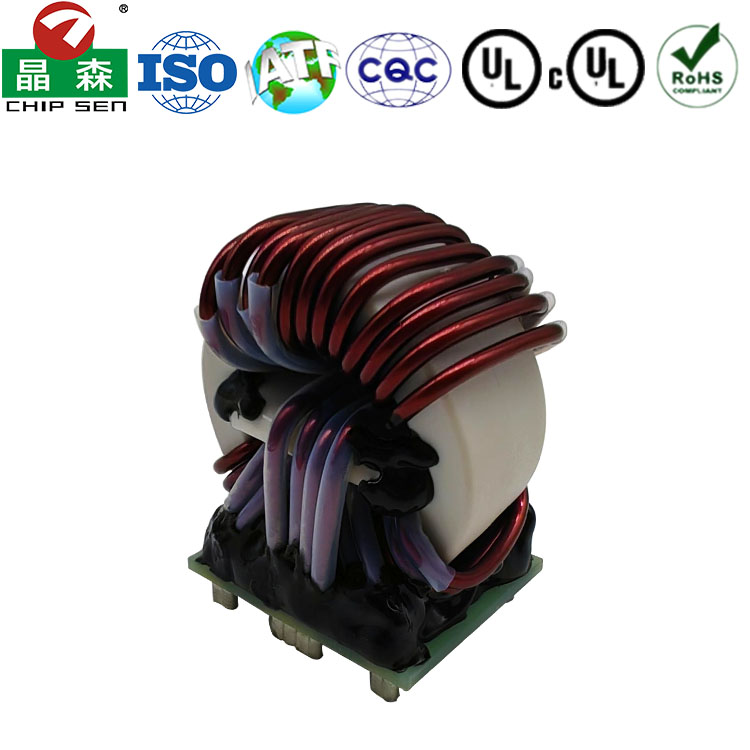

T4032 200uH磁環共模電感
產品分類：
T系列磁環電感
功率：
定制
尺寸單位：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
產品特性：
1. 物理結構：
· 型號解讀： T40*32*15V
· T： 環形。
· 40： 磁環的外徑為40毫米。
· 32： 磁環的內徑為32毫米。
· 15： 磁環的高度為15毫米。
· V： 這個標識符不如"H"統一，但通常有兩種常見解釋：
· 可能代表 Varnish，表示磁芯表面涂有絕緣漆。
· 在某些分類中，可能代表一種特定的磁粉芯材料，如錳鋅鐵氧體，但鐵氧體更常用于更高頻率。對于這個尺寸和電感量，使用鐵硅鋁 的可能性依然很大。最準確的判斷需要依據廠商資料，但可以確定它是為高頻、低損耗應用優化的。
· 結構： 環形磁芯上繞制漆包銅線。閉合磁路，效率高，電磁干擾泄漏小。
2. 電氣特性：
· 中等電感值： 200μH（0.2mH）的電感量，使其非常適合在kHz到幾百kHz頻率范圍內工作。
· 良好的電流處理能力： 尺寸決定了它可以處理幾安培到十幾安培的電流。
· 低核心損耗： 無論是鐵硅鋁還是特定鐵氧體，其磁芯材料都旨在減少高頻下的損耗，降低溫升。
· 高飽和磁通密度： 如果使用鐵硅鋁磁芯，它具有優異的抗飽和能力，直流偏置特性好。
產品用途：
1. DC-DC變換器中的功率電感： 在Buck、Boost、Buck-Boost等電路中作為主要的儲能和濾波元件。
2. 輸出濾波電感： 在開關電源的輸出端，用于平滑電流，降低輸出紋波。
3. EMI濾波電感： 構成輸入或輸出的LC濾波器，抑制傳導電磁干擾，幫助設備通過EMC標準。
4. 功率因數校正電感： 在中小功率的PFC電路中作為升壓電感。
5. 諧振電感： 在LLC諧振變換器等拓撲中，作為諧振電感使用。
