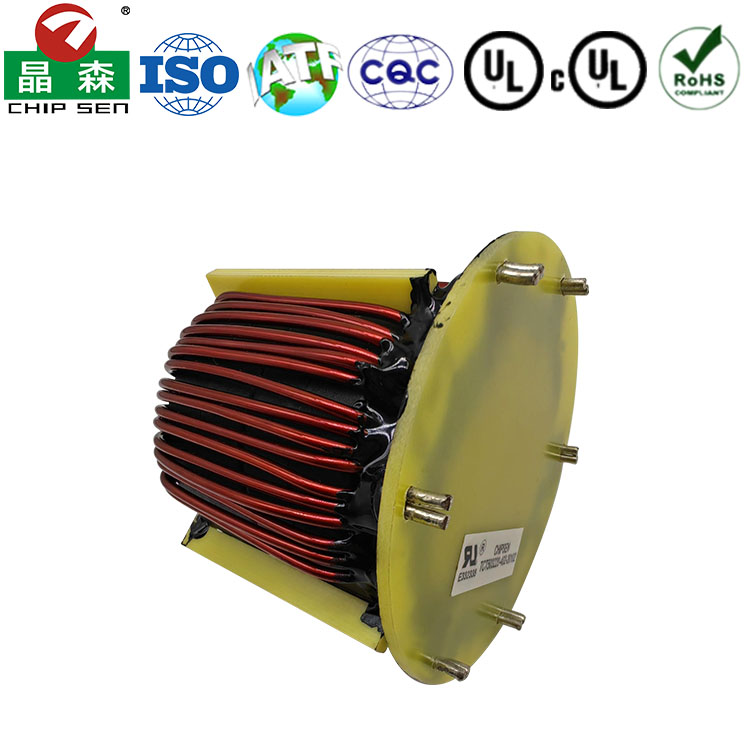

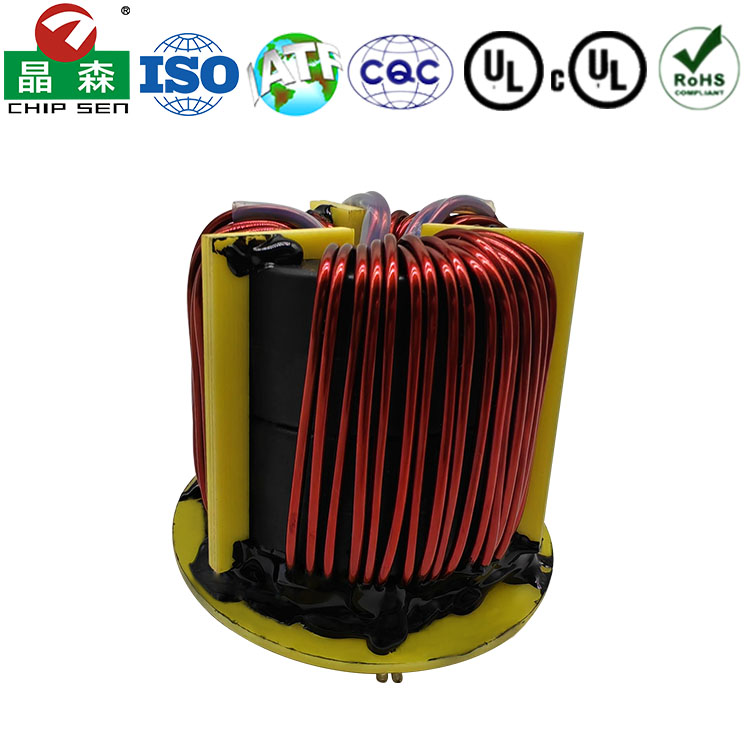

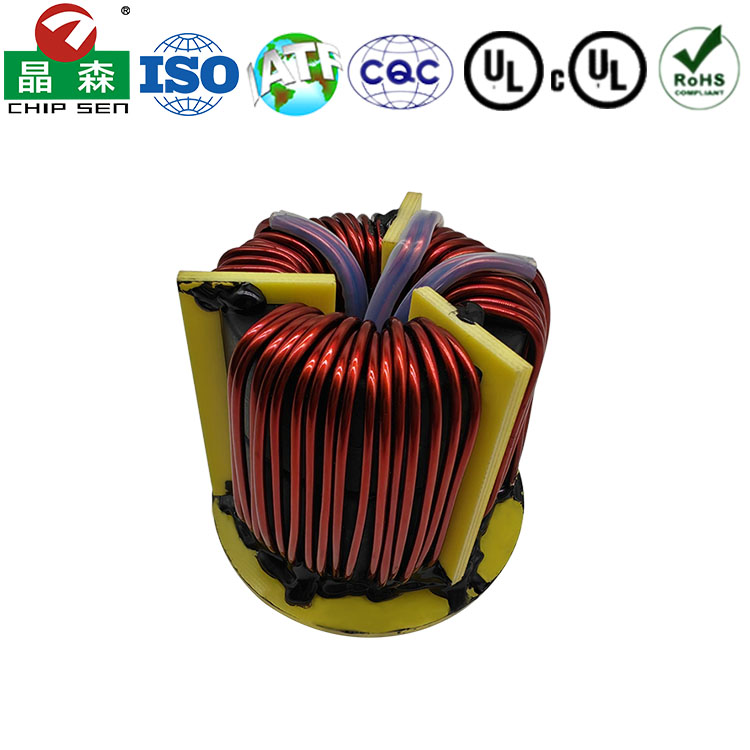

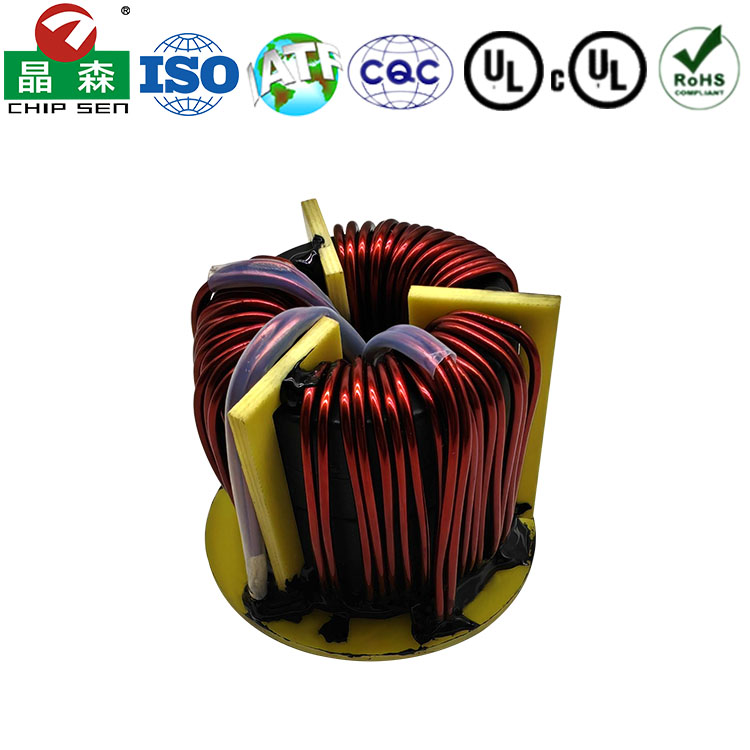

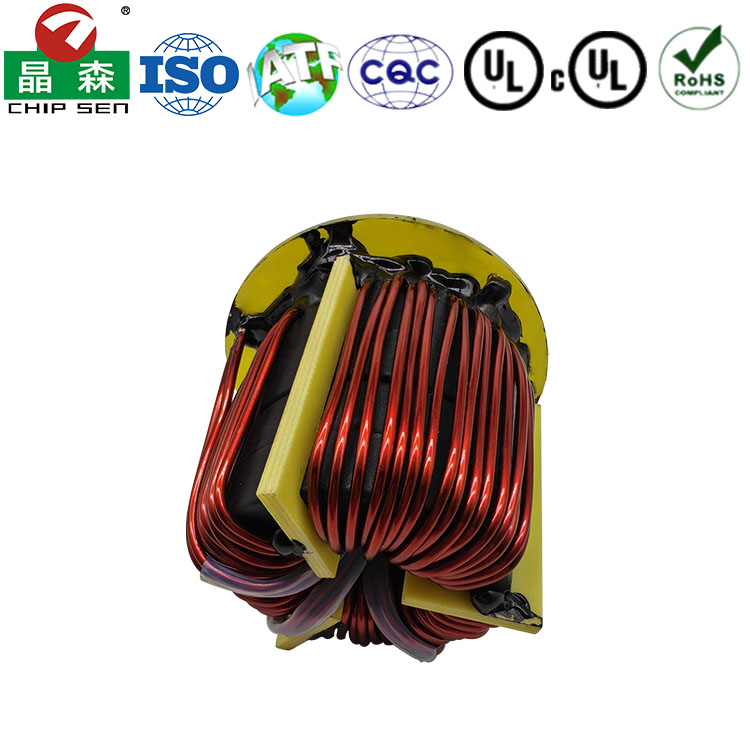

T5032 4.0mH磁環共模電感
產品分類：
T系列磁環電感
功率：
定制
尺寸單位：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
產品特性：
1. 物理結構：
· 型號解讀： T50*32*20H
· T： 環形。
· 50： 磁環的外徑為50毫米。
· 32： 磁環的內徑為32毫米。
· 20： 磁環的高度為20毫米。
· H： 再次表明它使用的是高磁導率、高飽和磁通密度的磁粉芯材料，絕大多數情況下是鐵硅鋁。這保證了它在大直流電流下仍能保持較好的電感值。
· 結構： 環形閉磁路結構，磁泄漏少，效率高，電磁兼容性好。
2. 電氣特性：
· 高電感值： 4.0mH的電感量相當大，意味著它在低頻段能提供很高的阻抗，儲能和濾波能力非常強。
· 較強的電流處理能力： 由于其尺寸和磁芯材料，它可以承受十幾安培到幾十安培的電流，具體取決于繞線設計。
· 優異的直流偏置特性： 鐵硅鋁磁芯的特性使得電感在通過較大直流電流時，電感量衰減平緩，不易飽和，工作穩定。
· 低核心損耗： 在高頻開關環境下（如幾十kHz），鐵硅鋁磁芯的損耗較低，有助于提高整體效率和降低溫升。
產品用途：
1. 功率因數校正電感： 在中等到大功率的PFC升壓電路中，這是它的經典應用場景。用于儲存能量，塑造輸入電流波形，提高功率因數。
2. 輸出濾波電感： 用于大功率開關電源、逆變器、變頻器的直流輸出側，濾除開關紋波，提供平滑、干凈的直流電。
3. 輸入EMI濾波電感： 作為共?；虿钅ｋ姼械囊徊糠郑糜谝种圃O(shè)備對電網產生的傳導干擾，確保符合EMC標準。
4. 儲能電感： 在大功率的Boost或Buck變換器中作為核心儲能元件。
5. 諧波濾波電感： 用于濾除特定頻率的電流諧波，例如在有源電力濾波器中。
